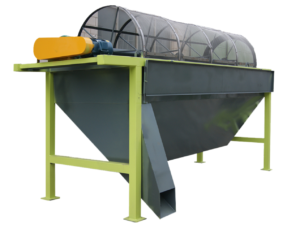

Crible rotatif
Capacité de production : 5 à 8 t/h
Puissance installée : 22 kW
Matériaux traités : Minéraux et matières organiques.
Présentation du produit : Le crible rotatif est un équipement de criblage autonettoyant de nouvelle génération, succédant aux cribles vibrants électriques et aux cribles à tambour classiques fabriqués par les entreprises nationales. Il trouve de nombreuses applications pour…
Description du produit
Présentation du produit
Le crible rotatif est un nouveau type d’équipement de criblage autonettoyant, succédant aux cribles vibrants électriques et aux cribles à tambour classiques fabriqués par les entreprises nationales. Il convient parfaitement au criblage de divers matériaux solides dont la granulométrie est inférieure à 300 mm. Il présente de nombreux avantages, tels qu’une efficacité de criblage élevée, un faible niveau sonore, une production de poussière réduite, une longue durée de vie et des besoins de maintenance limités, avec une capacité de traitement allant de 1 à 20 tonnes par heure.
Caractéristiques de performance
- Efficacité de criblage élevée. Grâce à un mécanisme de nettoyage des plaques, le risque d’obstruction du tamis est éliminé, ce qui améliore l’efficacité du criblage.
- Environnement de travail sain. L’ensemble du mécanisme de criblage est intégré dans un carter étanche anti-poussière ; cela supprime totalement les émissions de poussière durant le processus et améliore ainsi les conditions de travail.
- Faible niveau sonore. En fonctionnement, le bruit généré par les matériaux et le tamis rotatif est entièrement confiné par le carter étanche, réduisant ainsi le niveau sonore global de l’équipement.
- Maintenance aisée. Le carter est équipé de fenêtres d’observation étanches de part et d’autre, permettant au personnel de surveiller le fonctionnement de la machine à tout moment.
- Longue durée de vie. Le tamis est constitué de plusieurs anneaux en acier plat, offrant une section transversale bien plus importante que celle des tamis utilisés sur d’autres équipements de séparation.
Principe de fonctionnement
Ce crible à tambour autonettoyant assure la rotation du cylindre de séparation central via un système de réduction à engrenages. Le cylindre de séparation est constitué d’un tamis formé de plusieurs anneaux plats en acier disposés circulairement ; il est installé selon une inclinaison par rapport au sol. En fonctionnement, le matériau pénètre dans le cylindre par son extrémité supérieure. Lors de la rotation, les fines traversent les interstices du tamis (formés par les anneaux en acier plat) pour être séparées, tandis que les matériaux grossiers sont évacués par l’extrémité inférieure du cylindre vers le broyeur. L’appareil est équipé d’un mécanisme de nettoyage automatique à peigne. Durant le processus de séparation, le mouvement relatif entre ce mécanisme et le corps du tamis permet un « peignage » continu de la surface de criblage, garantissant ainsi un nettoyage permanent ; l’efficacité du criblage n’est donc pas altérée par un colmatage du tamis.
Paramètres du produit
Modèle | Puissance (kw) | Reducer | Réducteur Vitesse du tambour (r/min) | Capacité de criblage (t/h) |
TDGS-1020 | 3 | ZQ250 | 21 | 1-2 |
TDGS-1030 | 3 | ZQ250 | 21 | 2-3 |
TDGS-1240 | 4 | ZQ250 | 18 | 3-5 |
TDGS-1540 | 5.5 | ZQ350 | 16 | 5-8 |
TDGS-1560 | 5.5 | ZQ350 | 16 | 6-10 |
TDGS-2080 | 11 | ZQ450 | 12 | 10-20 |
